製造中止
REPIC

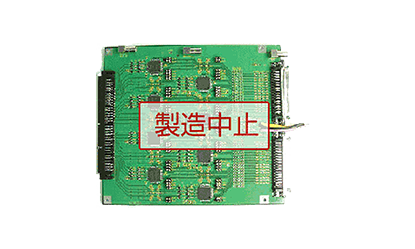

RPA-132
64ch CHAMBER PREAMP CARD
型式 / 型番：RPA-132 64ch CHAMBER PREAMP CARD
RPA-132はワイヤーチェンバー用のプリアンプです。プリアンプ、シェーパーアンプ、ディスクリミネーターで構成されいます。入力段は高電圧放電等の過大なノイズに対する保護がなされていますので安心して、ご使用いただけます。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
RPA-132はワイヤーチェンバー用のプリアンプです。プリアンプ、シェーパーアンプ、ディスクリミネーターで構成されいます。入力段は高電圧放電等の過大なノイズに対する保護がなされていますので安心して、ご使用いただけます。
特長
- ADSチップ搭載
- ローコスト
- ローパワー
仕様
| チャンネル数 | 64ch |
|---|---|
| 入力インピーダンス | 90Ω(〜100MHｚ) |
| 入力電荷 | -1.0pc〜+1.0pc |
| 入力コネクター | 8831E-068-170L-F(KEL) |
| アナログ出力 | 1ch 選択 出力コネクター 85QLA-01-0-2 GAIN 0.8V/pc 積分時定数 16ns(80ns) |
| ディスクリ出力 | LVDS 出力 出力コネクター 8831E-068-170L-F(KEL) 100Ω〜120Ωツイストペアケーブル |
| Threshold Control Voltage (64ch共通） |
0〜±0.6Ｖ(±0.054pcに対応） |
| TEST入力 | 入力インピーダンス50Ω 入力電圧範囲 -1V〜+1V |
| 供給電源 | +3V 1.2A -3V 2A |
| 寸法 | 160×180mm |
