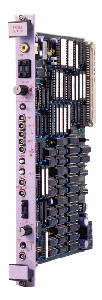

RPV-110
PRESET SCALER

型式 / 型番：RPV-110

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

RPV-110は、VME bus規格のビデオ出力端子付きのプリセットカウンタ・モジュールです。
PRESETデータ及び計数カウントは、VME busにより読み出すか、VIDEO入力端子付きDISPLAY(NTSC)に接続する事により確認する事ができます。
TIMER機能により、カウント時間を1秒から9時間まで設定する事ができます。又、設定時間毎にCLOCK OUT出力よりNIM信号を出力します。

特徴

PRESET　OUT　REPEAT/SINGLE切り替え機能
VIDEO OUT 機能
TIMER 機能
VME 規格

仕様

SYSTEM BUS	VME bus A16/A24選択
PRESET　COUNT	99×108
DATA INPUT	1 INPUT 22.5MHz MAX. Negative NIM 50Ωインピーダンス
START/INPUT	1 INPUT Negative NIM 50Ωインピーダンス
RESET INPUT	1 INPUT Negative NIM 50Ωインピーダンス
INHIBIT INPUT	1 INPUT(全ch共通) Negative NIM 50Ω インピーダンス
PRESET OUTPUT	1 OUTPUT Negative NIM 50Ω インピーダンス
START OUTPUT	1 OUTPUT Negative NIM 50Ω インピーダンス
RESET OUTPUT	1 OUTPUT Negative NIM 50Ω インピーダンス
CLOCK OUTPUT	1 OUTPUT Negative NIM 50Ω インピーダンス
VIDEO OUTPUT	1 OUTPUT (RCAコネクタ) NTSC
TIMER RANGE	1〜9(秒分　時間)
DISPLAY	ROMによるdefault表示(1画面)
SIZE	VME規格 233.4(W)×160(D) ダブルユーロサイズ
POWERSUPPLY	+5V　　　1.3A -12V　　80mA
