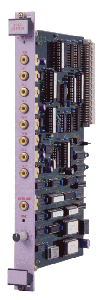

RPV-120
VIDEO S/W SELECTOR

型式 / 型番：RPV-120

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

RPV-120は、VME規格VISUAL SCALER及び、PRESET SCALER等のVIDEO信号出力を備えた機器の選択を行うSELECTORモジュールです。
選択機能には、マニュアルセレクト機能、オートセレクト機能、VMEコントロール機能を備え必要に応じた機能選択ができます。
オートセレクト機能は、VIDEO信号の入力されたCH全てを設定した時間間隔に上位CHから下位CHの順番で自動的に切り替え表示します。
VIDEO入力端子を擁したDISPLAY(NTSC)と直接接続する事ができます。

特徴

8 INPUT
マニュアル・セレクト機能
オート・セレクト機能
VMEコントロール機能
VME 規格

仕様

SYSTEM BUS	VME bus A16/A24選択
SIGNAL INPUT	8 INPUT NTSCコンポジットVIDEO信号 75Ωインピーダンス（RCAコネクタ）
VIDEO OUTPUT	1 OUTPUT NTSCコンポジットVIDEO信号 75Ωインピーダンス（RCAコネクタ）
SELECT S/W	0〜7→マニュアル・セレクトモード AUTO→オート・セレクトモード(4s〜22sまで設定) OFF→VME・コントロールモード
SIZE	VME規格 233.4(W)×160(D) ダブルユーロサイズ
POWER SUPPLY	+5V 780mA
