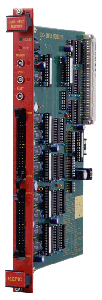

RPV-140
32ch INPUT REGISTER

型式 / 型番：RPV-140

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

RPV-140は、VME bus規格の32ch ECL入力のINPUT REGISTERモジュールです。
32chのECL差動入力をLATCH、GATE、THROUGHの3モードでVME bus経由にて取り込みます。
LATCHモードは、フロントパネル上のTRIGGER入力に入力されたNIM信号の立ち下がりでレジスタにセットされます。
GATEモードは、フロントパネル上のGATE入力にNIM信号が入力されている間、INPUTシグナルの立ち上がりでレジスタにセットされます。
THROUGHモードは、モジュールにアクセスしたタイミングでVMEに取り込みます。

仕様

SYSTEM BUS	VMEbus A24
SIGNAL INPUT	上側:16ch〜31ch ECL差動信号 100Ωインピーダンス下側:0ch〜15ch ECL差動信号 100Ωインピーダンス
TRIGGER INPUT	Negative NIM 50Ωインピーダンス
GATE INPUT	Negative NIM 50Ωインピーダンス
RESET INPUT	Negative NIM 50Ωインピーダンス
SIZE	VME規格 233.4(W)×160(D)ダブルユーロサイズ
POWER SUPPLY	+5V 1.1A
