マルチチャンネル低リップル高精度高圧電源

型式 / 型番：EHS

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

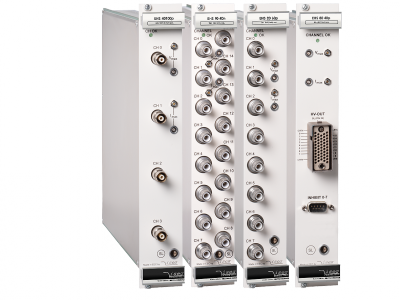

EHS

この製品は、チャンネル数は4から最大32チャンネル、出力電圧は100Vから最大20kVの高精度高電圧電源です。
CANによるインターフェースを有し、リモートコントロールが可能です。

特徴

  • 出力数　4、8、16、32チャンネル各種
  • ローリップル、ローノイズ（3mV~20mV以内）
  • 高精度タイプあり（ウルトラローリップ、ウルトラノイズ）
  • 各種保護機能（ショート、オーバーロード、各電流/電圧リミット）
  • 電圧/電流制御　各ch独立
  • 24bit ADC　および　20DACによるハードの制御
  • ランプアップ/ダウン機能
  • CANインターフェース経由でのリモートコントロール（デイジーチェーン接続により複数のIseg製電源制御可能）
  • 高圧リターンの共通、非共通化切り替え機能

仕様

標準

型番 CH数 電圧 電流 ノイズリップル（mVp-p） 出力 入力電流（24V）
＞1kHz 10Hz-1kHz
EHS 8001x 8 100 V 10 mA 3 5 SHV or BNC 1A
EHS F001x 16 100 V 10 mA 3 5 SHV or BNC 2A
EHS 8005x 8 500 V 15 mA 3 10 SHV or BNC 4A
EHS F005x 16 500 V 15 mA 3 10 SHV or BNC 8A
EHS 8010x 8 1k V 8 mA 3 10 SHV 4A
EHS F010x 16 1k V 8 mA 3 10 SHV 8A
EHS 8030x 8 3k V 3 mA 3 10 SHV 4A
EHS F030x 16 3k V 3 mA 3 10 SHV 8A
EHS 8060x 8 6k V 1 mA 3 10 SHV 3A
EHS F060x 16 6k V 1 mA 3 10 SHV 6A
EHS 40100x 4 10k V 0.75 mA 3 10 10kV-SHV 2.2A
EHS 40150x 4 15k V 0.5 mA 3 10 20kV-SHV 2.2A
EHS 40200x 4 20k V 0.4 mA 3 10 20kV-SHV 2.2A

x：ｎ＝negative、ｐ＝positive

高精度

型番 CH数 電圧 電流 ノイズリップル（mVp-p） 出力 入力電流（24V）
＞1kHz 10Hz-1kHz 0.1-10Hz
EHS 8201x 8 100 V 10 mA 2 3 5 SHV or BNC 1A
EHS F201x 16 100 V 10 mA 2 3 5 SHV or BNC 2A
EHS 8205x 8 500 V 10 mA 2 5 5 SHV or BNC 4A
EHS F205x 16 500 V 10 mA 2 5 5 SHV or BNC 8A
EHS 8210x 8 1k V 8 mA 2 5 5 SHV 4A
EHS F210x 16 1k V 8 mA 2 5 5 SHV 8A
EHS 8230x 8 3k V 3 mA 2 5 10 SHV 4A
EHS F230x 16 3k V 3 mA 2 5 10 SHV 8A
EHS 8260x 8 6k V 1 mA 2 10 15 SHV 3A
EHS F260x 16 6k V 1 mA 2 10 15 SHV 6A
EHS 42100x 4 10k V 0.75 mA 2 5 20 10kV-SHV 2.2A
EHS 42150x 4 15k V 0.5 mA 2 5 30 20kV-SHV 2.2A
EHS 42200x 4 20k V 0.4 mA 2 7 30 20kV-SHV 2.2A

x：ｎ＝negative、ｐ＝positive
