iseg
ESS

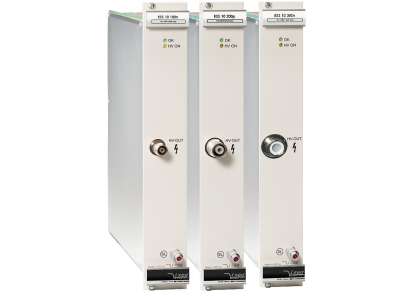

2象限機能シングルチャンネル高精度高圧電源
型式 / 型番：ESS
この電源モジュールはユーロ規格で単一チャネルの2象限高電圧電源です。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
この製品は、ユニポーラ―型電流sink＆sourceとしてご使用頂ける、出力電圧は10kVから最大30kVの高精度高電圧電源です。
CANによるインターフェースを有し、リモートコントロールが可能です。
特徴
- 出力数 シングルチャンネル
- ローリップル、ローノイズ（1V~2.5V以内）
- 各種保護機能（ショート、オーバーロード、各電流/電圧リミット）
- 電圧/電流制御、ランプアップ/ダウン機能
- 24bit ADC および 20DACによるハードの制御
- CANインターフェース経由でのリモートコントロール
仕様
標準
| 型番 | CH数 | 電圧 | 電流 | ノイズリップル（mVp-p） | 出力 | 入力電流（24V） | 出力モード | |
|---|---|---|---|---|---|---|---|---|
| ＞10Hz | >1kHz | |||||||
| ESS 10100p | 1 | +10 kV | ±4 mA | 2.5 | 2.2 | 10kV-SHV | 2.5 A | |
| ESS 10100n | 1 | -10 kV | ±4 mA | 2.5 | 2.2 | 10kV-SHV | 2.5 A | |
| ESS 10200p | 1 | +20 kV | ±2 mA | 0.6 | 0.5 | 20kV-SHV | 2.5 A | |
| ESS 10200n | 1 | -20 kV | ±2 mA | 0.6 | 0.5 | 20kV-SHV | 2.5 A | |
| ESS 10300p | 1 | +30 kV | ±1 mA | 1 | 1 | GES | 2.0 A | |
| ESS 10300n | 1 | -30 kV | ±1 mA | 1 | 1 | GES | 2.0 A | |
x：ｎ＝negative、ｐ＝positive
