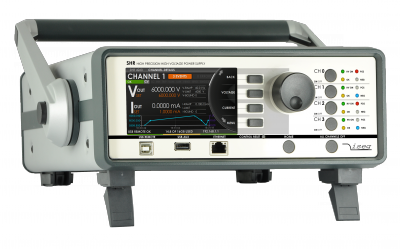

SHR
スタンドアローン型低リップル極性切り替え高精度高圧電源

型式 / 型番：SHR

2chまたは4chの極性反転機能付き2kVから最大6kv出力の高電圧電源です。

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

NHQ

この製品は、2chまたは4chの各チャンネル独立した極性反転機能を持った2kVから最大6kv出力の高電圧電源です。
イーサーネット/USBインターフェースを有しています。
特にローリップル、ローノイズを必要とする高電圧供給においてお使いください。

特徴

  • 出力数　2チャンネルまたは4チャンネル
  • ローリップル、ローノイズ（標準＜10mV、高精度＜3mV）
  • 独立した正負極性および最大出力切り替え可能（リモート、またはフロントパネルポテンションダイヤル）
  • 各種保護機能（ショート、オーバーロード、各電流/電圧リミット）
  • 電圧/電流表示　4.3インチTFTカラータッチディスプレイ
  • 電流測定分解能　50pA（高精度）
  • ランプアップ/ダウン設定　0.01% 〜 20% V/s
  • イーサーネット、USBインターフェースでのリモートコントロール

仕様

型番 CH数 電圧 電流 ノイズリップル（mVp-p） 出力モード
＞1kHz 10Hz－1kHz 0.1Hz－10Hz
標準
SHR 2020 2 2 kV 6 mA 3 10 n/a 2 kV / 6 mA
SHR 2060 2 6 kV 4 mA 3 10 n/a 6 kV / 2 mA
n/a 4 kV / 3 mA
n/a 2 kV / 4 mA
SHR 4020 4 2 kV 6 mA 3 10 n/a 2 kV / 6 mA
SHR 4060 4 6 kV 4 mA 3 10 n/a 6 kV / 2 mA
n/a 4 kV / 3 mA
n/a 2 kV / 4 mA
高精度
SHR 2220 2 2 kV 6 mA 2 2 5 2 kV / 6 mA
SHR 2260 2 6 kV 4 mA 2 3 10 6 kV / 2 mA
4 kV / 3 mA
2 kV / 4 mA
SHR 4220 4 2 kV 6 mA 2 2 5 2 kV / 6 mA
SHR 4260 4 6 kV 4 mA 2 3 10 6 kV / 2 mA
4 kV / 3 mA
2 kV / 4 mA
