概説

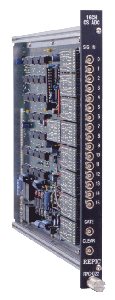

RPC-022

RPC-022は、光電子増倍管及びワイヤーチェンバー等の検出器からの電荷量をデジタル値に変換するCAMAC規格準拠16ch内蔵の高精度な電荷蓄積型ADCモジュールです。
フロントパネル上のGATE入力は、全ch共通に機能しGATE幅は、Negative NIM信号を入力する事により、100ns〜1μsまで設定する事ができます。

特徴

  • 16ch内蔵
  • ダイナミックレンジ　12bit
  • FAST CLEAR

仕様

CHANNEL 16ch
ANALOG INPUT 0〜-4V DCカップル50Ωインピーダンス
GATE INPUT Negative NIM 50Ωインピーダンス
入力信号幅 100ns〜1000ns
CLEAR INPUT Negative NIM 50Ωインピーダンス
入力信号幅 50ns
FULL SCALE 約−1000pc
DYNAMIC RANGE 12bit
LINEARITY 9Bit 相当
PRESET PEDESTAL 0〜100 count
STABILITY ゲイン 100 ppm
ペデスタル 0.5pc/℃
CONVERSION TIME 130μs/module
PACKAGING CAMAC１幅
PUWER SUPPLY +6V 420mA
−6V 180mA
+24V 50mA
−24V 120mA
CAMAC FUNCTION N・F(0)・A(0〜15)・DATA READ(R1〜R12)
N・F(2)・A(0〜15) DATA READ&DATA CLEAR　
N・F(9)・A(0) LAM&MODULE CLEAR
