HAYASHI REPIC

在庫最後の1台限りで販売終了
REPIC

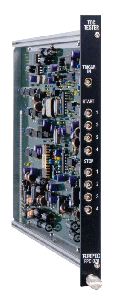

RPC-070
TDC TESTER

型式 / 型番：RPC-070

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

RPC-070

RPC-070は、高精度な時間間隔の信号を発生するProgrammable Time Interval Generatorモジュールで、時間レンジは、4段階に設定できます。
スタート信号出力とストップ信号出力の時間間隔は、CAMACファンクションによりセットされ(16bitレジスタ)時間レンジの設定は、基板上のスイッチで切り替えます。
スタート及びストップ信号出力は、各々4出力用意されているので各種測定系の検査、及びTDCの校正等に最適です。

特徴

  • プログラマブル 時間間隔セット
  • 時間レンジ設定 200・500・1000・2000ns
  • 16bitダイナミックレンジ

仕様

TRIGGER INPUT 1 INPUT Negative NIM 50Ωインピーダンス
START OUTPUT 4 OUTPUT Negative NIM 50Ωインピーダンス
STOP OUTPUT 4 OUTPUT Negative NIM 50Ωインピーダンス
DYNAMIC RANG 16bit
FULL RANGE 200・500・1000・2000ns
(切替えスイッチ）
TIME INTERVAL
内部レジスタ設定のデータ書き込み
TIME Interval=Full Range×Register Data/65535
TIME JITTER 200ns 15ps
500ns 35ps
1000ns 55ps
2000ns 85ps
STABILITY ゲイン　200ppm/℃
ペデスタル　0.008％/℃
PACKAGING +6V　　180mA
−6V　　540mA
+24V　 90mA
−24V　 140mA
CAMAC FUNCTION N・Ｆ(0)・A(0)・R(0〜15)
内部レジスタDATA READ
N・Ｆ(16)・A(0)・W(0〜15)
内部レジスタDATA WRITE
N・Ｆ(26)・A(0)　TRIGGER OUT(CAMAC BUS)

PDFダウンロード

データシート PDFダウンロード
