REPIC

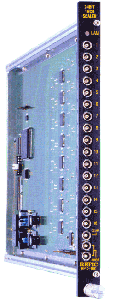

RPC-160
24bit 16ch SCALER
型式 / 型番：RPC-160
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
RPC-160 は、24bit バイナリーカウンタを16ch分持つ、CAMAC規格準拠のスケーラモジュールです。
特徴
- 16ch
- 24bit バイナリーカウンタ
- 0x000000 〜0xffffff(0 〜16777215)まで
仕様
| CHANNEL | 16ch |
|---|---|
| 1ch 〜16ch INPUT | Negative NIM 50 Ωインピーダンス 動作クロック100MHz (最小パルス幅5ns ）保証 |
| CLEAR INPUT | Negative NIM 50 Ωインピーダンス LAM 及び、全ch スケーラのハードクリアー 最小パルス幅50ns 程度 |
| INHIBIT INPUT | DIPSW 50 設定時 Negative NIM 50 Ωインピーダンス DIPSW DC 設定時デイジーチェーンで使用ください |
| カウンター | 24bit バイナリカウンター(ch あたり) 0x000000 〜0xffffff(0 〜16777215)まで |
| 動作保証周波数範囲 | 〜 100MHz (最小パルス幅5ns ）程度 |
| オーバーフロー | いずれかch 最大カウント0xffffff を超える際発生 |
| LAM LED | オーバーフロー時にLAM LED が点灯いたします |
| PACKAGING | CAMAC 1 幅 |
| POWER SUPPLY | +6V 800mA -6V 250mA |
| CAMAC FUNCTION | N・A(0 〜15)・F(0)：1〜16chの24 ビットバイナリデータ (R1-R24)読み出し |
PDFダウンロード
データシート PDFダウンロード
