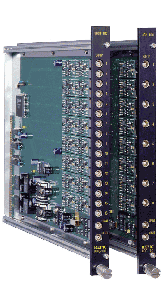

RPC-170/180
8ch/16ch HR TDC

型式 / 型番：RPC-170/RPC-180

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

RPC-170/180

RPC-170及び180は、2つのデジタル信号の時間間隔を、高分解能で計測するCAMAC規格準拠8ch(16ch)内蔵の高精度なTIME to DIGITAL CONVERTERモジュールです。
スタート信号は、全chに共通に働き、データの変換時間は各ch毎にADCを配置する事により大幅に短縮されました。フルスケールは基板上のS/Wにより3種類切り替えられ、用途に応じた選定ができます。

特徴

  • 8(16ch)チャンネル内蔵
  • 12bit　ダイナミックレンジ
  • 高精度時間分解能
  • COMMON START
  • FIRST CLEAR

仕様

COMMON START INPUT 1 INPUT Negative NIM 50Ωインピーダンス
入力信号幅 ≥ 10ns
INDEPENDENT STOP INPUT 8(16) INPUT Negative NIM 50Ωインピーダンス
入力信号幅 ≥ 10ns
RESET INPUT 1 INPUT Negative NIM 50Ωインピーダンス
入力信号幅 ≥ 10ns
FULL SCALE 100ns・200ns・500ns(内部S/Wにて切替え）
DYNAMIC RANGE 12bit
LINEARITY ± 2count
RESOLUTION 100ns:40ps
200ns:70ps
500ns:160ps
CONVERSION TIME 3μs/モジュール
PACKAGING CAMAC 1幅
POWER SUPPLY

RPC-170/180
+6V 350mA/350mA
-6V 1200mA/1700mA
+24V 180mA/310mA
-24V 110mA/150mA

CAMAC FUNCTION N・F(0)・A(0)〜A(15) ；DATA READ
N・F(1)・A(15) ；LAM REGISTER READ
N・F(2)・A(0)〜A(15) ；DATA READ＆DATA CLEAR
N・F(8)・A(0) ；Q READ
N・F(9)・A(0)・S2 ；MODULE CLEAR
N・F(10)・A(0)・S2 ；LAM CLEAR
N・F(11)・A(0)・S2 ；LAM REGISTER CLEAR
