REPIC

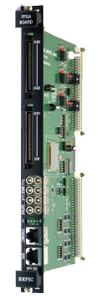

RPV-260
FPGA UNIVERSAL BOARD

型式 / 型番：RPV-260

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

RPV-260は64ch LVDS入出力対応の汎用FPGAボードです。Xilinx FPGA 「XC7K160T」を搭載し、柔軟性の高いデジタル回路を形成可能です。
68極ハーフピッチフラットケーブルコネクタ「8831E-068-170L-F」を2つ搭載し、64ch分のLVDS信号を入出力できます。
NIM入力6ch、NIM出力2ch、4bit分のフロントパネルLEDといった汎用入出力を搭載しています。
Ethernet PHY チップを搭載し、SiTCPを利用したEthernet通信によるデータ転送、設定変更が可能です。
(SiTCPをご使用の際は、Bee Beans Technologies社よりライセンスの購入が必要となります)。
Ethernet PHY チップを搭載し、SiTCPを利用したEthernet通信によるデータ転送、設定変更が可能です。
汎用RJ45コネクタによるLVDSクロック等の入出力が可能です。
VME busには非対応（Ethernetによるデータ転送のみ対応）
基本回路サンプルファームウェア付属
KEK-VME J0コネクタに対応（オプション）
FPGAファームウェアに64ch 1ns TDCを実装済み
ファームウェアの特注対応有、要相談（オプション）

LVDS入出力	LVDS入出力 64ch （Kintex FPGA HP I/O Bank, VCCO 1.8Vでコンフィグ可）
NIM入力	Negative NIM 50Ωインピーダンス 6ch
NIM出力	Negative NIM 50Ωインピーダンス 2ch
RJ45入出力	LVDS入出力 4ch
データ転送	Ethernet 1000BASE-T (SiTCP対応)
LED	Front Panel LED 4bit, On Board LED 8bit
スイッチ入力	DIP SW 16bit, Reset Push SW, Re-Configration Push SW
テスト出力ピン	2.54ピッチピンヘッダー8bit
クロッキング	50MHz LVCMOS 出力（FPGA内で周波数変換可能）
サイズ	VME 1幅
電源	+5V（VME Bus、2ピンコネクタ、KEK-VME Busから選択可）
