O300H

代表型式※1		O300H. GL-GW1J.PVCV	O300H. GP-GW1J.PVCV	O300H. RL-GW1J.PVCV	O300H. RP-GW1B.PVCV	O300H. SL-GW1J.PVCV	O300H. SP-GW1J.PVCV
タイプ		物体反射型		回帰反射（ミラー）型		スマート反射型※2
アンプ		アンプ内蔵
検出距離		30～250mm	30～200mm	5000mm		30～250mm	30～300mm
応答時間		＜0.25ms	＜0.49ms	＜0.1ms	＜0.49ms	＜0.25ms	＜0.49ms
光源		レーザー	ピンポイントLED※3	レーザー	ピンポイントLED※3	レーザー	ピンポイントLED※3
波長		656nm	630nm	656nm	630nm	656nm	630nm
表示灯	動作表示	黄色
	電源表示	緑色
電源電圧範囲		11～30VDC	10～30VDC	11～30VDC	10～30VDC	11～30VDC	10～30VDC
消費電流（最大）		30mA	45mA	30mA	35mA	30mA	45mA
電圧降下（Vd）		＜2.5VDC	＜3VDC	＜2.5VDC	＜3VDC	＜2.5VDC	＜3VDC
動作モード		Push-Pull※4
材質	ハウジング	316Lステンレススチール（EN番号：1.4404, JIS：SUS316L）
	ガラス面	PMMA
接続方式		ケーブル※5
保護回路		負荷短絡/ 逆極性保護
周囲温度範囲		－10℃～＋60℃	－25℃～＋60℃	－10℃～＋60℃	－25℃～＋60℃	－10℃～＋60℃	－25℃～＋60℃
保護等級		IP68※6/IP69K※7
規格		EHEDG/ ECOLAB

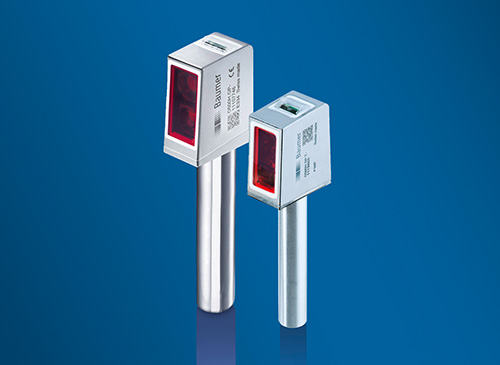

参考写真

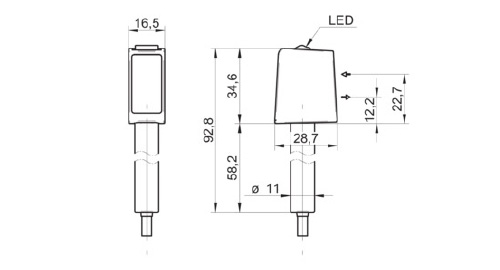

寸法図

O500H

代表型式※1		O500H.GP-GW1J.PVCV	O500H.RP-GW1B.PVCV	O500H.SP-GW1J.PVCV
タイプ		物体反射型	回帰反射（ミラー）型	スマート反射型※2
アンプ		アンプ内蔵
検出距離		60～400mm	7500mm	60～600mm
応答時間		＜0.49ms
光源		ピンポイントLED※3
波長		630nm
表示灯	動作表示	黄色
	電源表示	緑色
電源電圧範囲		10～30VDC
消費電流（最大）		40mA
電圧降下（Vd）		＜3VDC
動作モード		Push-Pull※4
材質	ハウジング	316Lステンレススチール（EN番号：1.4404, JIS：SUS316L）
	ガラス面	PMMA
接続方式		ケーブル※5
保護回路		負荷短絡/ 逆極性保護
周囲温度範囲		－25℃～＋60℃
保護等級		IP68※6/IP69K※7
規格		EHEDG/ ECOLAB
参考写真

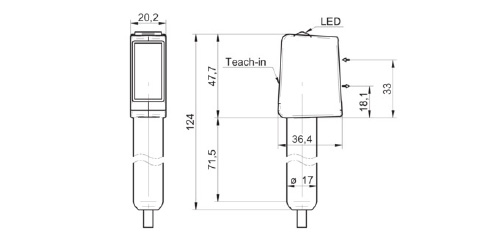

寸法図

• ※1：製品の数が多いため、特に代表的なシリーズやモデルを掲載させて頂きますので、仕様の詳細について、お気軽にお問い合わせ下さい。また、製品写真について、参考用として特に代表的な写真を掲載させて頂いておりますので、より詳しくご確認されたい場合、お気軽にお問い合わせ下さい。
• ※2：スマート反射とは、専用のミラーを使用する必要がなく、センサーと背景の間でバリアを発生させ、その間を通過する検出体を検知する技術です。
• ※3：ピンポイントLEDとは、LED光源でありながら、レーザーのように収束したライトスポット光源です。
• ※4：Push-Pullとは、PNPもNPNも出力でき、ご利用になるアプリケーションに合わせて、PNPとNPNのどちらでも選択可能な出力です。
• ※5：コネクタタイプもリリースされています。
• ※6：IP68とは、IP67以上の性能が必須で、各メーカーが基準を決める防塵防水の保護等級です。Baumer社の基準では、「防塵性能IP6X（粉塵が内部に侵入しない）」と「防水性能IPX8（常温で水道水、かつ静水の水深1メートルの所に168時間放置後に取り出した時も機能する）」を表す保護等級です。
• ※7：IP69Kとは、「防塵性能IP6X（粉塵が内部に侵入しない）」と「噴射防止性能IPX9K（特定のノズルから高温（80℃±5℃）高圧（80～100バール）の水で、30秒ずつ4方向（0度、30度、60度、90度）から5回繰り返しジェット噴射されても耐える）」を表す保護等級です。
• ※8：qTeachとは、センサー本体の背面の窪んだ部分にドライバーをかざす事で設定を行う方法です。

詳細仕様について、ぜひ弊社までご連絡下さい。
