概説
| シリーズ | IF08.D02S | IF08.D03L | |||
|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | ||||
| 検出距離 | 0～2mm | 0～3mm | |||
| 繰返精度 | 0.02mm | 0.01mm | |||
| 分解能 | <0.001mm（stat.） <0.005mm（dynam.） |
<0.003mm（stat.） <0.009mm（dynam., S=0～2mm） <0.018mm（dynam., S=0～3mm） |
<0.005mm（High Accuracy Mode） | ||
| 電源電圧範囲 | 12～30VDC | 8～30VDC | |||
| 消費電流（最大） | 8mA | 10mA | 15mA | ||
| 動作モード | 0～10V | PNP/ Push-Pull ※1 | |||
| 直線性エラー | ±120µm | ±15 µm（S=0～2 mm） ±90 µm（S=0～3 mm） |
±10 µm（S = 0～2 mm） ±90 µm（S = 0～3 mm） |
||
| 材質 | 検出面 | PBT | |||
| ハウジング | 亜鉛ダイキャスト | ステンレススチール | |||
| 検出面直径 | Φ8 | ||||
| ハウジング長さ | 16mm | 24.6mm | |||
| 接続方式 | コネクタ/ ケーブル | ||||
| 保護回路 | 負荷短絡 / 逆極性保護 | ||||
| 周囲温度範囲 | ＋10℃～＋60℃ | －20℃～＋70℃ | |||
| IP等級 | IP67 ※2 | ||||

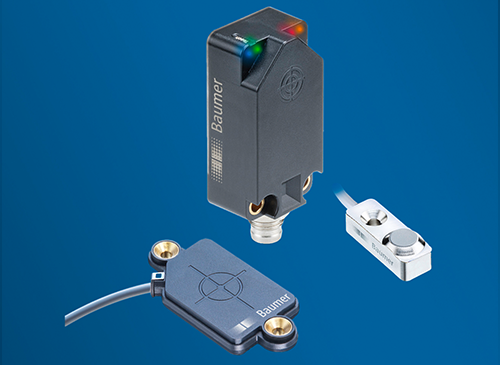

| 参考写真 |
|
|
|||
| 寸法図 |
|
|
|||
| シリーズ | IF200.D10L | IF250.P12S | |||
|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | ||||
| 検出距離 | 0～10mm | 12mm | |||
| 繰返精度 | 0.02mm | 0.022mm | - | ||
| 分解能 | <0.02mm（stat.） | <0.02mm（High Accuracy Mode） | <0.022mm（High Accuracy Mode） | - | |
| 電源電圧範囲 | 12～30VDC | 8～30VDC | 6～36VDC | ||
| 消費電流（最大） | 25mA | 12mA | |||
| 動作モード | 0～10V/ PNP | 0～10V/ PNP/ Push-Pull ※1 | PNP/ Push-Pull ※1 | NPN/ PNP | |
| 直線性エラー | ±50µm | ±40µm（S=0～8mm） ±60µm（S=0～10mm） |
- | ||
| 材質 | 検出面 | SAN | PA | ||
| ハウジング | SAN | PA12 | |||
| 検出面直径 | Φ20 | Φ25 | |||
| ハウジング長さ | 41mm | 52.4mm | |||
| 接続方式 | M8コネクタ/ ケーブル | ケーブル | |||
| 保護回路 | 負荷短絡 / 逆極性保護 | ||||
| 周囲温度範囲 | －25℃～＋75℃ | ||||
| IP等級 | IP67 ※2 | ||||
| 参考写真 |
|
|
|||

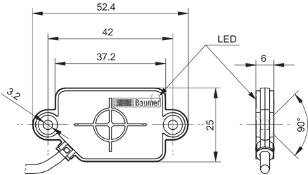

| 寸法図 |
|
|
|||
※1：Push-Pullとは、PNPもNPNも出力でき、ご利用になるアプリケーションに合わせて、PNPとNPNのどちらでも選択可能な出力です。
※2：IP67とは、「防塵性能IP6X（粉塵が内部に侵入しない）」と「防水性能IPX7（常温で水道水、かつ静水の水深1メートルの所に30分放置後に取り出した時も機能する）」を表す保護等級です。
