概説
| シリーズ | UNAR 12 | ||
|---|---|---|---|
| アンプ | アンプ内蔵 | ||
| 検出距離 | 10～200mm | 20～200mm | |
| 繰返精度 | 0.5mm | ||
| 温度ドリフト | <0.18% Sde ※1 | >50mm<2% Sde ※1 | |
| 分解能 | - | <0.3mm | |
| 応答時間 | <10ms | <30ms | |
| 超音波周波数 | 380kHz | ||
| 電源電圧 | 12～30VDC | 15～30VDC | |
| 消費電流（最大） | 35mA | 45mA | |
| 動作モード | NPN/ PNP | 0～10V/ 10～0V | 0～10mA/ 10～0mA |
| ハウジング材質 | 316Lステンレススチール | ||
| 検出面コーティング | 不浸透コーティング | ||
| Oリング | EPDM | ||
| 接続方式 | M12コネクタ | ||
| 保護回路 | 負荷短絡/ 極性接続ミス | ||
| 周囲温度範囲 | 0℃～＋60℃ | ||
| IP等級 | IP67 ※2 | ||

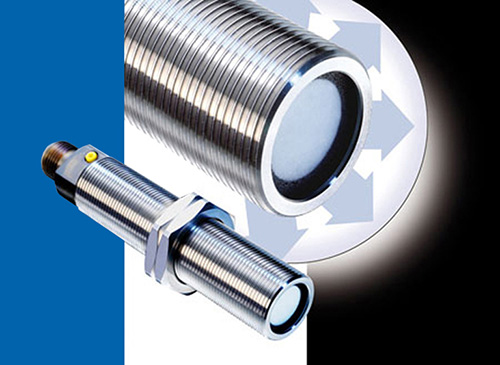

| 参考写真 |
|
||
| 寸法図 |
|
||
| シリーズ | UNAR 18 | ||
|---|---|---|---|
| アンプ | アンプ内蔵 | ||
| 検出距離 | 60～400mm | ||
| 繰返精度 | 0.5mm | ||
| 温度ドリフト | <0.18% Sde ※1 | >50mm<2% Sde ※1 | <2% Sde ※1 |
| 分解能 | - | <0.3mm | |
| 応答時間 | <25ms | <60ms | |
| 超音波周波数 | 400kHz | ||
| 電源電圧 | 12～30VDC | 15～30VDC | |
| 消費電流（最大） | 35mA | 55mA | |
| 動作モード | NPN/ PNP | 0～10V/ 10～0V | 4～20mA/ 20～4mA |
| ハウジング材質 | 316Lステンレススチール | ||
| 検出面コーティング | 不浸透コーティング | ||
| Oリング | FFKM | ||
| 接続方式 | M12コネクタ | ||
| 保護回路 | 負荷短絡/ 極性接続ミス | ||
| 周囲温度範囲 | 0℃～＋60℃ | ||
| IP等級 | IP67 ※2 | ||
| 参考写真 |
|
||
| 寸法図 |
|
||
| シリーズ | UNAR 18 | ||
|---|---|---|---|
| アンプ | アンプ内蔵 | ||
| 検出距離 | 100～1000mm | ||
| 繰返精度 | 0.5mm | ||
| 温度ドリフト | <0.18% Sde ※1 | >50mm<2% Sde ※1 | |
| 分解能 | - | <0.3mm | |
| 応答時間 | <50ms | <80ms | |
| 超音波周波数 | 240kHz | ||
| 電源電圧 | 12～30VDC | 15～30VDC | |
| 消費電流（最大） | 35mA | 55mA | |
| 動作モード | NPN/ PNP | 0～10V/ 10～0V | 4～20mA/ 20～4mA |
| ハウジング材質 | 316Lステンレススチール | ||
| 検出面コーティング | 不浸透コーティング | ||
| Oリング | FFKM | ||
| 接続方式 | M12コネクタ | ||
| 保護回路 | 負荷短絡/ 極性接続ミス | ||
| 周囲温度範囲 | 0℃～＋60℃ | ||
| IP等級 | IP67 ※2 | ||
| 参考写真 |
|
||
| 寸法図 |
|
||
※1：Sdeとは、センサーの検出面から検出可能な最長位置までの距離です。
※2：IP67とは、「防塵性能IP6X（粉塵が内部に侵入しない）」と「防水性能IPX7（常温で水道水、かつ静水の水深1メートルの所に30分放置後に取り出した時も機能する）」を表す保護等級です。
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
