Kubler

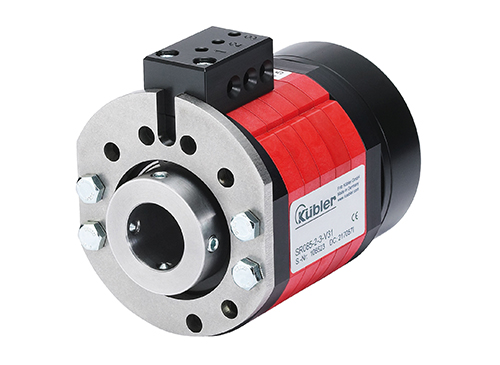

SR085
型式 / 型番:SR085 シリーズ
SR085シリーズは、主に包装機器、繊維機器、配管点検システム、CCTVシステム、食品飲料工場、ロータリーテーブルに使用されている無水銀スリップリングです。
回転体に電力や信号を伝送し、電気または信号チャネル数が最大20チャネルまで連結可能で、電気的な伝送だけではなく、空圧と油圧での伝送も可能です。
最大800rpmの高速回転ができ、長いメンテナンスサイクル(約100Mio毎)と長寿命(最大500Mio)が実現し、-35℃~+85℃の環境で使用可能です。IP64の保護等級を持ち、接点が酸化しないように工夫された、工業用途の頑健な設計で作られた製品です。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
- 無水銀
- 電力も信号も伝送可能
- 空圧と油圧での伝送が可能
- 最大20チャネル連結可能
- シャフトφ30まで対応可能
- 最大電流25Aまで対応可能
- IP64
- 800rpm高速回転
- 高い耐振動性
- 幅広い使用環境温度範囲(-35℃~+85℃)
- 長いメンテナンスサイクルと長寿命
仕様
シリーズ | SR085 | |
---|---|---|
シャフトサイズ | 最大φ30 | |
電気構成 | 電力チャネル |
240V AC/DC、最大16A 240V AC/DC、最大25A 400V AC/DC、最大10A 400V AC/DC、最大20A |
信号チャネル | 48V AC/DC、最大2A | |
接触抵抗 | ロードチャネル | ≦1 ohm(ダイナミック) |
信号チャネル | ≦0.1 ohm(銀) | |
絶縁抵抗 | 103 Mohm、500V DC | |
絶縁耐力 | 1000V (60秒) | |
チャネル数 | 最大20 | |
回転速度 | 最大800rpm 10 チャネル | |
メンテナンスサイクル | 約100Mio毎※1 | |
寿命 | 最大500Mio※1 | |
接点材質 | 電力チャネル | 銅 |
信号チャネル | 銀 | |
使用温度範囲 | -35℃~+85℃ | |
保護等級 | 最大IP64 |
※1 1Mio=1,000,000回
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
