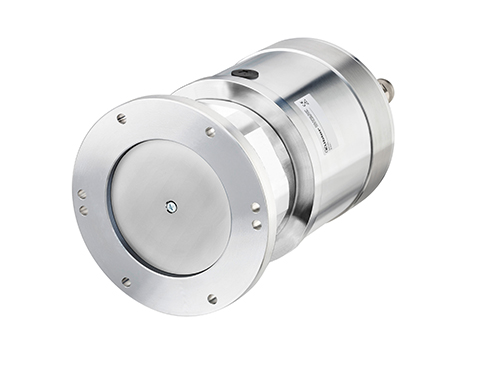

SR160

型式 / 型番：SR160 シリーズ

SR160シリーズは、高速な通信速度が必要なアプリケーションのために設計された無水銀スリップリングです。
高速なだけではなく、電力伝送と信号伝送にそれぞれ違う接点材質を使うため、極めて安定した伝送が実現します。電力または信号チャネル数が最大20チャネルまで連結可能で、最大150rpmの高速回転ができ、長いメンテナンスサイクル（約100Mio毎）と長寿命（最大500Mio）が実現し、－35℃～＋85℃の環境で使用可能です。保護等級IP65を持ち、イーサネット通信機能が搭載されており、現代の食品飲料工場での使用が最適です。

スリップリングとは

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

SR160
  • 無水銀
  • 電力も信号も伝送可能
  • スリップリング本体内での空圧と油圧の伝送が可能
  • 最大20チャネル連結可能
  • 最大電流25Aまで対応可能
  • IP65
  • 150rpm高速回転
  • 幅広い使用環境温度範囲（-35℃〜＋85℃）
  • 長いメンテナンスサイクルと長寿命
  • 3チェンバーシステム
  • 高速なイーサネット通信（最大100Mbit/ 秒）
  • モジュール構造
  • アルミニウム、或いは、ステンレススチールハウジング

仕様

シリーズ SR160
電気構成 ロードチャネル 230V AC/DC, 最大16A
230V AC/DC, 最大25A
400V AC/DC, 最大10A
400V AC/DC, 最大20A
信号チャネル 48V AC/DC, 最大2A
接触抵抗 ロードチャネル ≦1 ohm（ダイナミック）
信号チャネル ≦0.1 ohm（銀）
絶縁抵抗 103 Mohm、500V DC
絶縁耐力 1000V （60秒）
チャネル数 最大20
回転速度 最大150rpm
（取り付け位置とチャネル数によって変わる）
メンテナンスサイクル 約100Mio毎
寿命 最大500Mio
接点材質 電力チャネル 銅
信号チャネル 銀
イーサネット 銀
使用温度範囲 -35℃〜＋85℃
保護等級 最大IP65

※1　1Mio＝1,000,000回

詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
