REPIC
ASD IC MODEL
JRK B ASD CMOS
型式 / 型番：ASD IC MODEL JRK B ASD CMOS
このASD ICはGAS検出器の読み出し用に高エネルギー加速器研究機構(KEK)エレクトロニクス・システムグループとの共同研究にて開発されました。

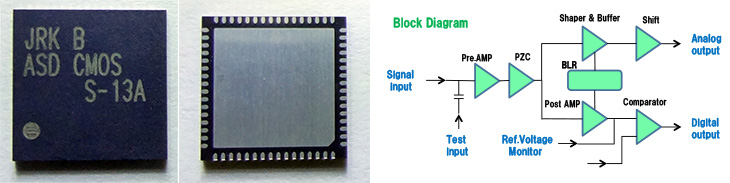

ASD(Amp-Shaper-Discriminator)機能を持ち8CHの信号入力と各々のアナログ出力およびデジタル出力を搭載しています。
ASD ICにはCMOS出力とPECL出力(Model JRK REPIC ASD PECL)の2機種あります。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
このASD ICはGAS検出器の読み出し用に高エネルギー加速器研究機構(KEK)エレクトロニクス・システムグループとの共同研究にて開発されました。
ASD(Amp-Shaper-Discriminator)機能を持ち8CHの信号入力と各々のアナログ出力およびデジタル出力を搭載しています。
ASD ICにはCMOS出力とPECL出力(Model JRK REPIC ASD PECL)の2機種あります。
仕様
| NUMBER OF CHANNELS | 8ch |
|---|---|
| GAIN （ANALOG OUTPUT） | -1.1V/pC |
| GAIN （THE COMPARATOR INPUT） | -7V/pc |
| PEAKING TIME | 8ns |
| DYNAMIC RANGE | 0-1.2pC at bias current of mA |
| MAXIMUM OUTPUT | current for analog output 8mA |
| NOISE | 4000e at a detector capacitance of 20pF |
| TIME WALK | <500ps |
| DIGITAL OUTPUT | 3.3V CMOS logic level |
| THRESHOLD VARIATION | ?5mV min-max |
| POWER SUPPLY | 5V, 3.3V, GND |
| POWER CONSUMPTION | 34mW/Ch |
| CHIP SIZE | 4.1mm×4.1mm |
| PACKAGE QFN | 64pin 7.5mm×7.5mm |
