REPIC
RPR-010
64ch RAINER MODEL
型式 / 型番：64ch RAINER MODEL RPR-010
64ch RAINER V1MODEL RPR-010はGAS検出器用読み出しボードです。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
- 64ch RAINER V1MODEL RPR-010はGAS検出器用読み出しボードです。
- この読み出しボードは、高エネルギー加速器研究機構(KEK)エレクトロニクス・システムグループとの共同研究にて開発されました。

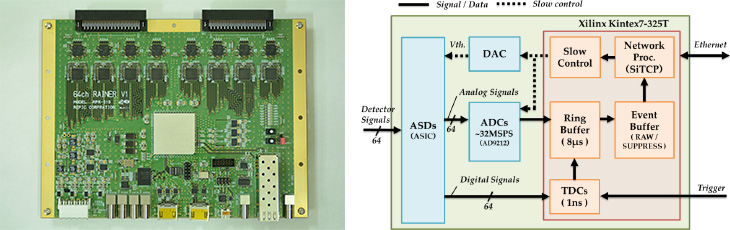

- ボードはASD(Amp-Shaper-Discriminator)･ADC･TDC（FPGA内に構築）等の機能を搭載しています。
- 64CH分の検出器信号をデジタル化してイーサネット経由でPCへ転送します。
- ユーザーは、SFPトランシーバー・モジュールにより1000BASE-TX又は1000BASE-Xを選択する事が出来ます。
- FPGAには読み出し用のサンプル・ファームウェアがプリインストールされています。十分検証の上使用してください。
- このボードはSiTCPを利用したネットワーク機能を搭載しています。
（SiTCPをご使用の際は、Bee Beans Technologies社よりライセンスの購入が必要となります）。
仕様
| SIGNAL INPUT | 64ch |
|---|---|
| ANALOG PROCESSING CIRCUIT | Amp-Shaper-Discriminator (ASD) |
| A/D CONVERTER | AD9212(10bit), Sampling frequency 31.25MHz |
| FPGA | XC7K325T（Xillinx) |
| TDC FUNCTION | Build in FPGA / Resolution 1ns |
| FPGA CONFIGURATION OPTION | BPI Flash memory / JTAG / Remote JTAG |
| CLOCK | 40MHz LVCMOS for FPGA CLK(1), 125MHz LVDS for Gb ETHERNET(1) |
| Gb Ethernet | UTP(1000BASE-TX) or Optical (1000BASE-X) |
| GTX TRANSCEIVER | SFP connector |
| I/O | NIM input(4), NIM output (1), ASD test input(1), HDMI-A(2) |
| SWITCH | User DIP (4), Network configuration(1), JTAG Local/Remote select(1) |
| POWER | 5.5V(0.4A), 3.8V(0.6A), 2V(2.7A), 1.8V(1.8A) |
PDFダウンロード
RPR-010カタログ PDFダウンロード
