ロータリーカムスイッチ
型式 / 型番：KW 60/ KWG 120/ KWG 160 シリーズ
ロータリーカムスイッチKW 60/ KWG 120/ KWG 160シリーズは、機械の回転軸と連結することによって、機械の動作と同期のとれた電気信号を出力させることができます。この電気信号によって、各部の動作をコントロールすることが可能です。
連結軸は2個のボールベアリングで支持されており、タイミングベルト・チェーン・歯車・各種カップリング等で連結できます。
第5事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 0439-66-1461
Fax. 0439-66-1476
KW 60
概説
ロータリーカムスイッチは機械の回転軸と連結することによって、機械の動作と同期のとれた電気信号を出力させることができます。この電気信号によって、各部の動作をコントロールできます。
連結軸は2個のボールベアリングで支持されており、タイミングベルト・チェーン・歯車・各種カップリング等で連結できます。
写真は特注品でスケールが内側に入っていますが、標準品は前面パネルの外にノブとスケールSK360が付いています。
| スイッチ数 | 3...12 |
|---|---|
| マイクロスイッチ開閉容量 | 4A 250V AC 1A 60V DC |
| 減速比 | 1:1...2500 : 1 |
仕様
| シリーズ | KW | ||||
|---|---|---|---|---|---|
| サイズ | 60 x 60 mm | ||||
| プログラムチャンネル | L | ||||
| スイッチ数 | 3 | 6 | 9 | 12 | |
| ユーザープログラマブルカム数 | 3 | 6 | 9 | 12 | (NK4201) |
| 速比なしまたは減速方式Mの場合の寸法 | 44 | 68 | 92 | 116 | mm |
| 減速方式Uの場合の寸法 | 36 | 60 | 84 | 108 | mm |
| 入力シャフトに対する減速比 | |||||
| 減速方式U | 1:11,25 1,5 2 2,6 2,75 3,5 4 5 6,5 Ux:1/onestage |
||||
| 減速比なし | U 1:1 | ||||
| 減速方式M | 12.5:120 25 37.5 40 52,5 75 100 200 300 420 600 750 1200 2250 2500 Mx:1/onestage |
||||
| プログラマブルカム | NK4201.180° | ||||
| 1回転スイッチング数 | 1 | ||||
| カムの谷設定角度 | 4...180° COM (1) NC (2) | ||||
| カムの山設定角度 | 180..356° COM (1) NO (3) | ||||
| マイクロスイッチ | |||||
| ハンダ付けまたはファーストン接続子 | 2 x 2,8 x 0,5 mm | ||||
| コモン接点、 | COM(1) | ||||
| ノーマルクローズ接点 | NO(2) | ||||
| ノーマルクローズ接点 | NO(3) | ||||
| マイクロスイッチ型番 | KS25B4 | ||||
| 開閉容量 | 4A 250V AC / 1A 60V DC | ||||
| 接点材質 | Ag 999 | ||||
| 接点抵抗 | ＜25mΩ | ||||
| ノブとスケール | SK360 (0...360°) | ||||
| 現在のカム角度 | |||||
| 手動回転 | |||||
| オプション | |||||
| マイクロスイッチ | KS26B4 | ||||
| 金メッキ接点 | Au 4...6 μm | ||||
| 接点抵抗 | ＜10mΩ | ||||

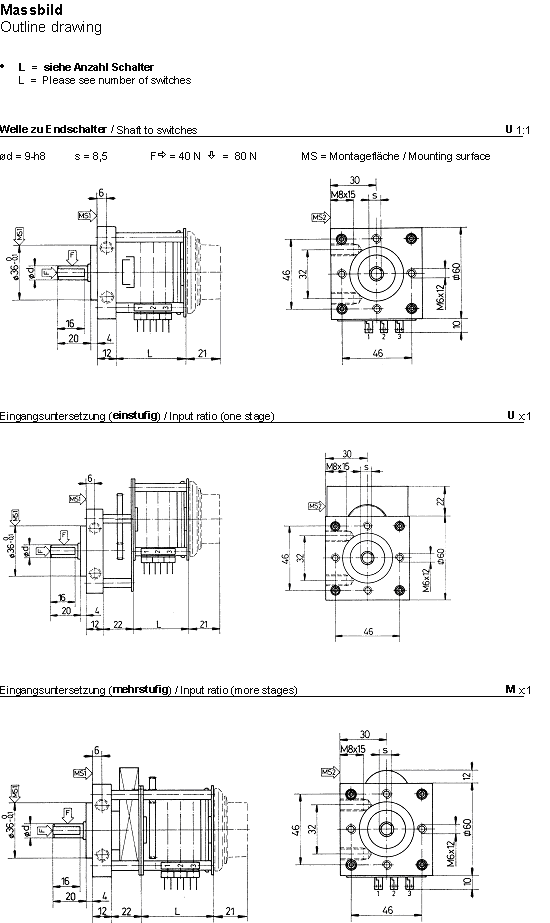

図面
| ご注文例 | ロータリーカムスイッチ |
|---|---|
| スイッチ数3個で減速方式Mの1/750 | KW60 L3 - M750:1 |
| スイッチ数3個で減速比なしの場合 | KW60 L3 〜 U 1:1 |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
KWG 120
概説
ロータリーカムスイッチは機械の回転軸と連結することによって、機械の動作と同期のとれた電気信号を出力させることができます。この電気信号によって、各部の動作をコントロールできます。
連結軸は2個のボールベアリングで支持されており、タイミングベルト・チェーン・歯車・各種カップリング等で連結できます。
写真は特注品でスケールが内側に入っていますが、標準品は前面パネルの外にノブとスケールSK360が付いています。
| スイッチ数 | 5 |
|---|---|
| 減速比 | 1:1...2500 : 1 |
| マイクロスイッチ開閉容量 | 4A 250V AC 1A 60V DC |
| 保護構造 | IP64 |
仕様
| シリーズ | KWG120 | |
|---|---|---|
| アルミダイカストハウジング | Colour (RAL 7001 grey) | |
| プログラムチャンネル | L | |
| スイッチ数 | 5 | |
| ユーザープログラマブルカム数 | 5 | (NK4201) |
| 入力シャフトに対する減速比 | ||
| 減速方式U | 1:1 1.25 1.5 2.0 2.6 2.75 3.5 4.0 5.0 6.5 Ux:1/one stage |
|
| 減速比なし | U 1:1 | |
| 減速方式M | 12.5:1 20 25 37.5 40 52,5 75 100 200 300Mx:1/more stage 420 600 750 1200 2250 2500 |
|
| ノブとスケール | SK360 (0...360°) | |
標準配線セット
| スイッチ数 | L5 | |
|---|---|---|
| ネジ端子 | 8 | 2,5 mm2 |
| 端子付き配線ケーブル数 | 8 | 200 mm x 0,34 mm2_(AWG 22) |
| 端子付き配線ケーブル数 | 3 | 70 mm x 0,34 mm2(AWG 22) |

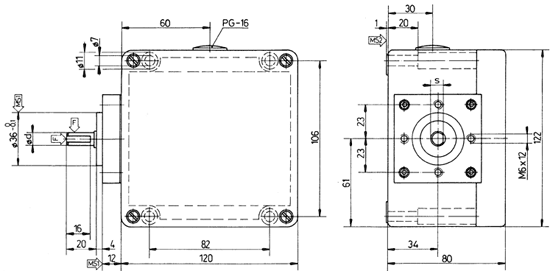

図面
| ご注文例 | ロータリーカムスイッチ |
|---|---|
| スイッチ数3個で減速方式Mの1/200 | KWG120 L5 - M200:1 |
| スイッチ数3個で減速比なしの場合 | KWG120 L5 - U 1:1 |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
KWG 160
概説
ロータリーカムスイッチは機械の回転軸と連結することによって、機械の動作と同期のとれた電気信号を出力させることができます。この電気信号によって、各部の動作をコントロールできます。
ロ連結軸は2個のボールベアリングで支持されており、タイミングベルト・チェーン・歯車・各種カップリング等で連結できます。
| スイッチ数 | 7/10 |
|---|---|
| 減速比 | 1:1...2500 : 1 |
| マイクロスイッチ開閉容量 | 4A 250V AC 1A 60V DC |
| 保護構造 | IP64 |
仕様
| シリーズ | KWG160 | ||
|---|---|---|---|
| アルミダイカスト | Colour (RAL 7001 grey) | ||
| プログラムチャンネル | L | ||
| スイッチ数 | 7 | 10 | |
| ユーザープログラマブルカム数 | 7 | 10 | (カムNK4201) |
| 入力シャフトに対する減速比 | |||
| 減速方式U | 1:1 1.25 1.5 2.0 2.6 2.75 3.5 4.0 5.0 6.5 Ux:1/one stage |
||
| 減速比なし | U 1:1 | ||
| 減速方式M | 12.5:1 20 25 37.5 40 52,5 75 100 200 300Mx:1/more stage 420 600 750 1600 2250 2500 |
||
| ノブとスケール | SK360 (0...360°) | ||
標準配線セット
| スイッチ数 | L7 | L10 | |
|---|---|---|---|
| ネジ端子 | 8 | 16 | 2,5 mm2 |
| 端子付き配線ケーブル数 | 8 | 16 | 200 mm x 0,34 mm2_(AWG 22) |
| 端子付き配線ケーブル数 | 3 | 7 | 70 mm x 0,34 mm2(AWG 22) |

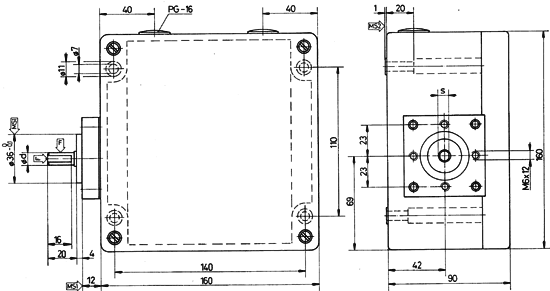

図面
| ご注文例 | ロータリーカムスイッチ |
|---|---|
| スイッチ数3個で減速方式Mの1/750 | KWG160 L10 - M750:1 |
| スイッチ数3個で減速比なし | KWG160 L10 - U 1:1 |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
