MICRONOR

電動ポテンショメータ

型式 / 型番：MPP/ MPC シリーズ

電動ポテンショメータ MPP/ MPCシリーズは、プログラムカムタイマーとポテンショメータを組み合わせた製品です。
カムとポテンショメータは連結されているので、抵抗値によってカム軸および出力の現在位置を知ることができます。
カムE・Aで上・下限を制御します。リモートコントロール、速度、温度の制御などに最適です。

第5事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 0439-66-1461

Fax. 0439-66-1476

1回転電動ポテンショメータシリーズMPP

概説

電動ポテンショメータはプログラムカムタイマーとポテンショメータを組み合わせた製品です。カムとポテンショメータは連結されていますので、抵抗値によってカム軸および出力の現在位置を知ることができます。

カムE・Aで上・下限を制御します。リモートコントロール、速度・温度の制御などに最適です。

巻線ポテンショメータ（オリジナル）	R1...R5 (5W)
抵抗値	100R...100K (W)
上下限リミットスイッチ各1	2
ユーザープログラマブルチャンネル	1...7
DIN レール	35 DIN 46277 / EN 50022

仕様

シリーズ

MPP41

サイズ型番

寸法(L)mm

総スイッチ数

抵抗値上限、下限
スイッチ各1(NK4101/20°)

ユーザープログラマブル
スイッチ数(NK4201)

0-100%回転時間（秒）
この表以外の時間も可能です

T=0...100%

120

AC シンクロナスモータC型 (CW/CCW)

定格電圧

110　110...120V

使用周波数50Hz または60Hz
ACまたはDCモータどちらかを
ご選択ください

220　220...240V

DCモータG型

モータ定格電圧 (DC) (CW / CCW)

24V DC ±10 %

巻線型ポテンショメータ5連まで可

R1...R5 (Typ DPC)

抵抗値/ 分解能

100R / 0,131%¹⁾	200R / 0,111%	500R / 0,083%
1K0 / 0,079%	2K0 / 0,076%	5K0 / 0,059%
10K / 0,044%	20K /0,033%¹⁾	100K / 0,020%¹⁾

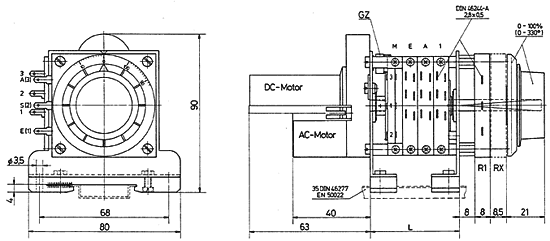

図面

ACモータ220V50Hz	MPP4109 C9 - T120s - 220V50Hz - R2
ご注文例	電動ポテンショメータ　タイプ
総スイッチ数9個、 0-100%回転時間120秒	MPP4109 C9 - T120s - 220V50Hz - R2
ポテンショメータ2個100Ωと100ＫΩ	R1 = 100R / R2 = 100K (DPC)

詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。

PDFダウンロード

詳細仕様カタログPDF(88KB)
