ラインエース

型式 / 型番：HDLA

より明るく、放熱効果が増し、レンズが選べて、そしてお安くなりました！
ラインエースは1品1品カスタマイズ可能なオーダーメイド製品です。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

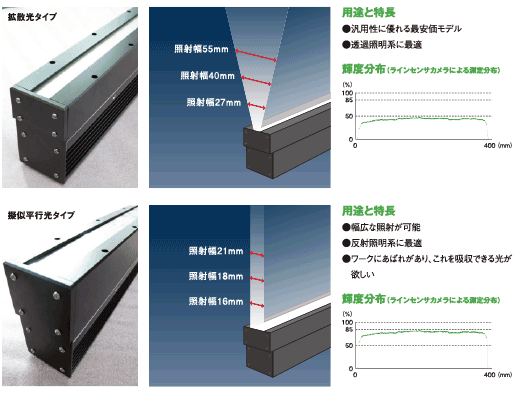

  • 用途により、拡散光タイプ、疑似平行光タイプのレンズを選択可能。
  • レンズ取り外しが可能で高いメンテナンス性を実現
  • ハロゲン150W及びメタルハライド光源クラスの照度
  • サイズは拡散光タイプ、疑似平行光タイプともに0.2～4.0mまで製作可能(乳半板仕様は3.2mまで)
  • ブロック単位での光量微調整が可能、光量ムラを極限まで抑えました
  • 安心のファンレス設計で粉塵・振動を嫌う装置への組込みに最適
  • 50,000時間の長寿命※

※光学部とLED部が分離するので、LED基板の交換が可能です
※発光色の変更など、その他特注対応も可能です
※理想環境下で運用した場合の期待値です。保証値ではありません。

用途

  • ラインセンサーカメラの補助照明
  • 生産ライン向け製造装置の組込み照明ユニット

装置設計者必見！
画像検査の精度を上げる「光源・照明」の選び方

弊社の出展動画を見る

仕様・性能

発光色 白

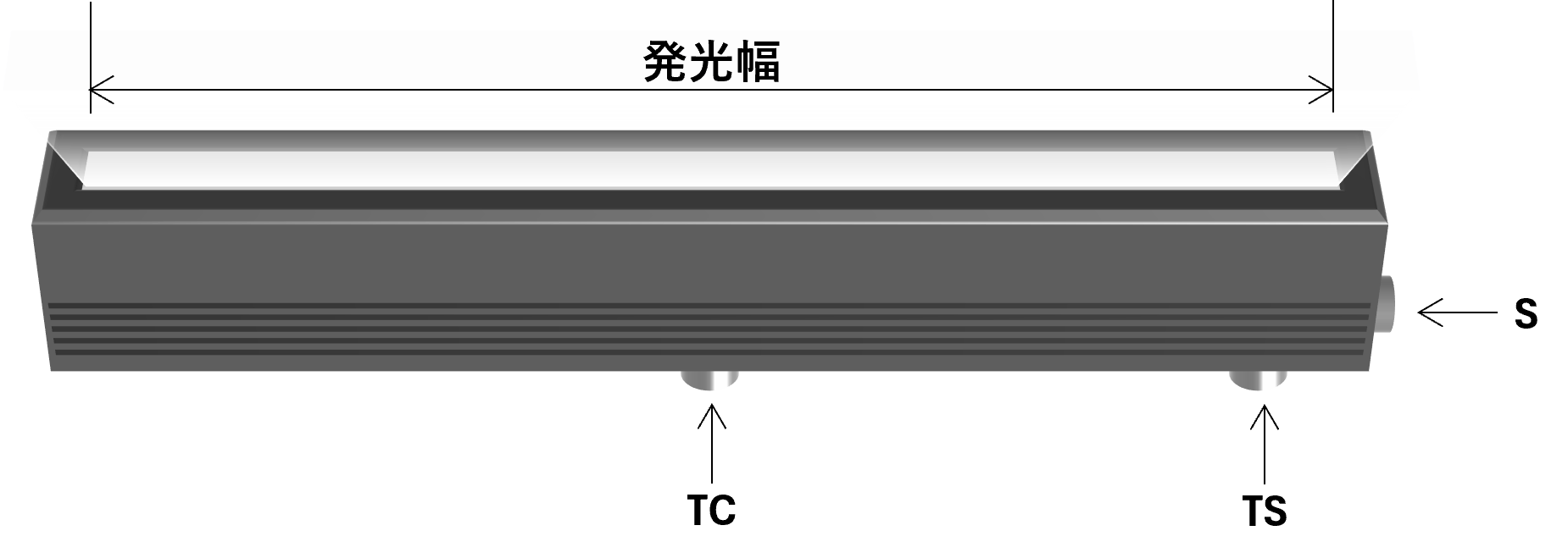

発光面長さ 200‐4000mm（発光1ブロック：200mm単位より）
消費電力 最大 20W（発光面長さ：200mm、電源：LP-2424RA5使用時）
最大 40W（発光面長さ：200mm、電源：LP-2448RA5使用時）
筐体材質 アルミニウム
使用環境 温度：0℃ – +40℃、湿度：20% – 80%RH（但し、結露無きこと）
冷却機構 ファンレス自然空冷
適用電源型式 LP-2424RA5 / LP-2424RD5
LP-2448RA5 / LP-2448RD5

※ 照明と電源を接続するためのケーブルが別途必要となります。詳細はお問い合わせください。

ラインエース標準型式

発光色

W 白
R 赤
※ 特注実績
G 緑
※ 特注実績
B 青
※ 特注実績
A 橙
※ 特注実績

光学仕様

GD 疑似平行 + ディフューザー
GN 疑似平行 + 乳半板
KD 拡散 + ディフューザー
KN 拡散 + 乳半板

ケーブル出し位置（レセプタクル位置）

TC 底面　センター
TS 底面　横
S 横面

※ 発光幅 200~1000mm レセプタクル：1か所
※ 発光幅 1200~2000mm レセプタクル：2か所
※ 発光幅 2200mm以上 レセプタクル：3か所
※ 発光幅 2200mm以上でケーブル出し位置S(横面)のとき、片側2個、もう片側1個の両側取付となります。

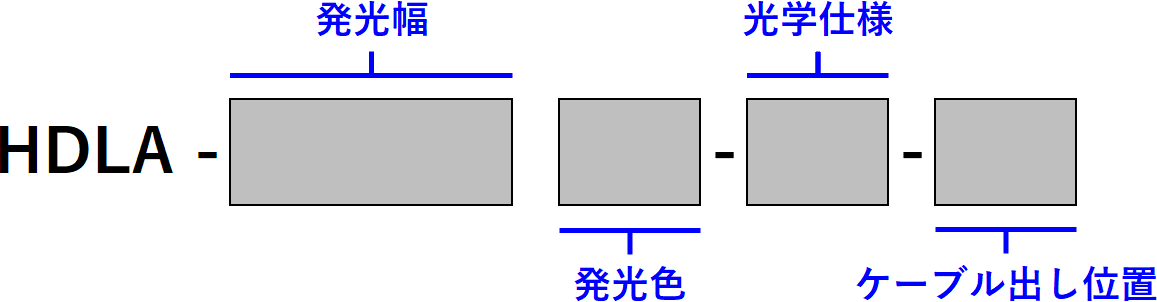

型式例）HDLA-1200W-GD-TS

発光幅 1200mm
発光色 白
光学仕様 疑似平行 + ディフューザー
ケーブル出し位置 底面　横

型式一覧表

※ 発光幅1200mm以上は別途お問い合わせください。

型式 発光幅（mm） 発光色 光学仕様 ケーブル出し位置（レセプタクル位置）
HDLA-200W-GD-TC 200 白 疑似平行 + ディフューザー 底面　センター
HDLA-200W-GD-TS 200 白 疑似平行 + ディフューザー 底面　横
HDLA-200W-GD-S 200 白 疑似平行 + ディフューザー 横面
HDLA-200W-GN-TC 200 白 疑似平行 + 乳半板 底面　センター
HDLA-200W-GN-TS 200 白 疑似平行 + 乳半板 底面　横
HDLA-200W-GN-S 200 白 疑似平行 + 乳半板 横面
HDLA-200W-KD-TC 200 白 拡散 + ディフューザー 底面　センター
HDLA-200W-KD-TS 200 白 拡散 + ディフューザー 底面　横
HDLA-200W-KD-S 200 白 拡散 + ディフューザー 横面
HDLA-200W-KN-TC 200 白 拡散 + 乳半板 底面　センター
HDLA-200W-KN-TS 200 白 拡散 + 乳半板 底面　横
HDLA-200W-KN-S 200 白 拡散 + 乳半板 横面
HDLA-400W-GD-TC 400 白 疑似平行 + ディフューザー 底面　センター
HDLA-400W-GD-TS 400 白 疑似平行 + ディフューザー 底面　横
HDLA-400W-GD-S 400 白 疑似平行 + ディフューザー 横面
HDLA-400W-GN-TC 400 白 疑似平行 + 乳半板 底面　センター
HDLA-400W-GN-TS 400 白 疑似平行 + 乳半板 底面　横
HDLA-400W-GN-S 400 白 疑似平行 + 乳半板 横面
HDLA-400W-KD-TC 400 白 拡散 + ディフューザー 底面　センター
HDLA-400W-KD-TS 400 白 拡散 + ディフューザー 底面　横
HDLA-400W-KD-S 400 白 拡散 + ディフューザー 横面
HDLA-400W-KN-TC 400 白 拡散 + 乳半板 底面　センター
HDLA-400W-KN-TS 400 白 拡散 + 乳半板 底面　横
HDLA-400W-KN-S 400 白 拡散 + 乳半板 横面
HDLA-600W-GD-TC 600 白 疑似平行 + ディフューザー 底面　センター
HDLA-600W-GD-TS 600 白 疑似平行 + ディフューザー 底面　横
HDLA-600W-GD-S 600 白 疑似平行 + ディフューザー 横面
HDLA-600W-GN-TC 600 白 疑似平行 + 乳半板 底面　センター
HDLA-600W-GN-TS 600 白 疑似平行 + 乳半板 底面　横
HDLA-600W-GN-S 600 白 疑似平行 + 乳半板 横面
HDLA-600W-KD-TC 600 白 拡散 + ディフューザー 底面　センター
HDLA-600W-KD-TS 600 白 拡散 + ディフューザー 底面　横
HDLA-600W-KD-S 600 白 拡散 + ディフューザー 横面
HDLA-600W-KN-TC 600 白 拡散 + 乳半板 底面　センター
HDLA-600W-KN-TS 600 白 拡散 + 乳半板 底面　横
HDLA-600W-KN-S 600 白 拡散 + 乳半板 横面
HDLA-800W-GD-TC 800 白 疑似平行 + ディフューザー 底面　センター
HDLA-800W-GD-TS 800 白 疑似平行 + ディフューザー 底面　横
HDLA-800W-GD-S 800 白 疑似平行 + ディフューザー 横面
HDLA-800W-GN-TC 800 白 疑似平行 + 乳半板 底面　センター
HDLA-800W-GN-TS 800 白 疑似平行 + 乳半板 底面　横
HDLA-800W-GN-S 800 白 疑似平行 + 乳半板 横面
HDLA-800W-KD-TC 800 白 拡散 + ディフューザー 底面　センター
HDLA-800W-KD-TS 800 白 拡散 + ディフューザー 底面　横
HDLA-800W-KD-S 800 白 拡散 + ディフューザー 横面
HDLA-800W-KN-TC 800 白 拡散 + 乳半板 底面　センター
HDLA-800W-KN-TS 800 白 拡散 + 乳半板 底面　横
HDLA-800W-KN-S 800 白 拡散 + 乳半板 横面
HDLA-1000W-GD-TC 1000 白 疑似平行 + ディフューザー 底面　センター
HDLA-1000W-GD-TS 1000 白 疑似平行 + ディフューザー 底面　横
HDLA-1000W-GD-S 1000 白 疑似平行 + ディフューザー 横面
HDLA-1000W-GN-TC 1000 白 疑似平行 + 乳半板 底面　センター
HDLA-1000W-GN-TS 1000 白 疑似平行 + 乳半板 底面　横
HDLA-1000W-GN-S 1000 白 疑似平行 + 乳半板 横面
HDLA-1000W-KD-TC 1000 白 拡散 + ディフューザー 底面　センター
HDLA-1000W-KD-TS 1000 白 拡散 + ディフューザー 底面　横
HDLA-1000W-KD-S 1000 白 拡散 + ディフューザー 横面
HDLA-1000W-KN-TC 1000 白 拡散 + 乳半板 底面　センター
HDLA-1000W-KN-TS 1000 白 拡散 + 乳半板 底面　横
HDLA-1000W-KN-S 1000 白 拡散 + 乳半板 横面

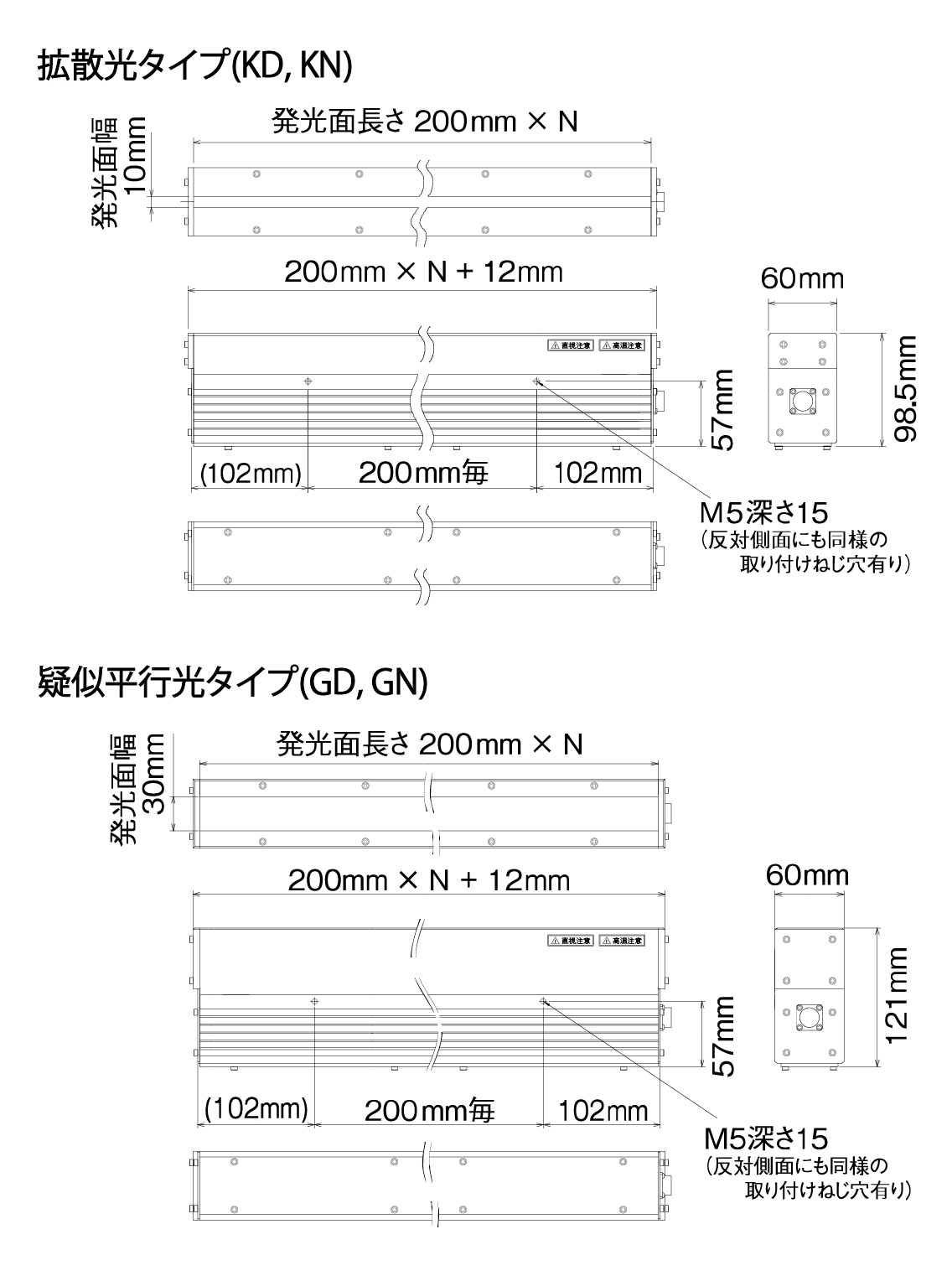

外観図(コネクタ位置 サイドの場合)

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

技術資料

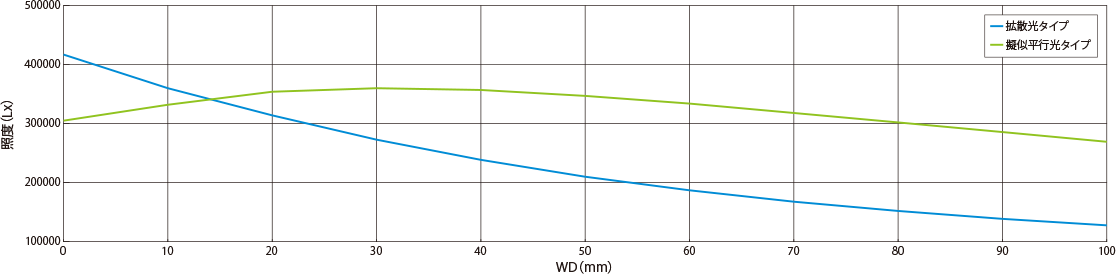

照度比較

※LP-2448RA5使用時。LP-2424RA5使用時の照度はLP-2448RA5の約50%となります。
