PWM大型バックライトタイプ

型式 / 型番:HDSBPA

大型ワークの製造ラインに最適。カメラ穴を追加したモデルもラインナップ。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

  • 大型ワークの検査に最適
  • パワーLEDを採用し、より明るくなりました
  • □100mm単位での製作が可能
  • ※専用電源でご使用いただけます

用途

  • 蛍光灯式バックライト照明からの置換え
  • 大型ワークの目視検査・画像処理

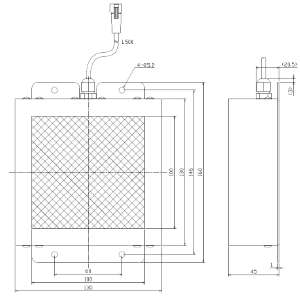

代表図面

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

※詳細は仕様欄のPDF図面よりご確認ください。

標準仕様

発光面
寸法
(mm)
製品型式 発光色 消費
電力
(W)
電源
電圧

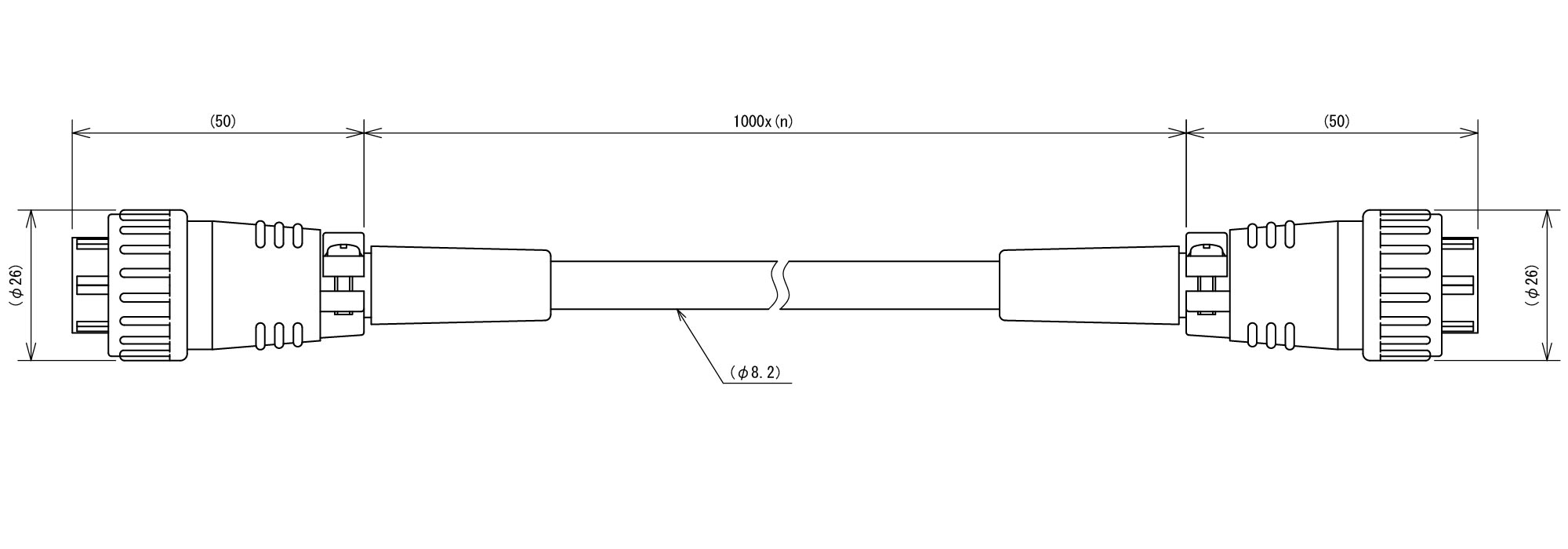

適合電源 専用ケーブル
*印:必要
無印:不要
外観図(pdf)
図面データ(dxf)
図面データ(step)
100x100 HDSBPA-100x100R-24 R 10 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-100x100B-24 B 10 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
HDSBPA-100x100AW-24 AW 10 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
200x100 HDSBPA-200x100R-24 R 20 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x100B-24 B 20 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
HDSBPA-200x100AW-24 AW 20 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
300x100 HDSBPA-300x100R-24 R 30 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x100B-24 B 30 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
HDSBPA-300x100AW-24 AW 30 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
400x100 HDSBPA-400x100R-24 R 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x100B-24 B 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
HDSBPA-400x100AW-24 AW 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
200x200 HDSBPA-200x200R-24 R 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x200B-24 B 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
HDSBPA-200x200AW-24 AW 40 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
300x200 HDSBPA-300x200R-24 R 60 24V LPWV-24100RDLAN 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x200B-24 B 60 24V LPWV-24100RDLAN
HDSBPA-300x200AW-24 AW 60 24V LPWV-24100RDLAN
400x200 HDSBPA-400x200R-24 R 80 24V LPWV-24100RDLAN 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x200B-24 B 80 24V LPWV-24100RDLAN
HDSBPA-400x200AW-24 AW 80 24V LPWV-24100RDLAN
300x300 HDSBPA-300x300R-24* R 90 24V LPWV-24100RDLAN 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x300B-24* B 90 24V LPWV-24100RDLAN
HDSBPA-300x300AW-24* AW 90 24V LPWV-24100RDLAN
400x300 HDSBPA-400x300R-24* R 120 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x300B-24* B 120 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
HDSBPA-400x300AW-24* AW 120 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
400x400 HDSBPA-400x400R-24* R 160 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x400B-24* B 160 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
HDSBPA-400x400AW-24* AW 160 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S

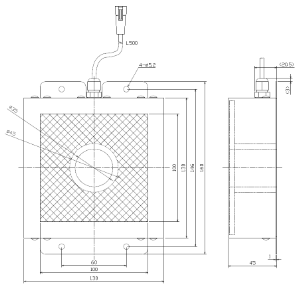

カメラ穴付き仕様

発光面
寸法
(mm)
製品型式 発光色 消費
電力
(W)
電源
電圧
適合電源 専用ケーブル
*印:必要
無印:不要
カメラ穴
開口寸法
外観図(pdf)
図面データ(dxf)
図面データ(step)
100x100 HDSBPA-100x100R-24-35D R 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
HDSBPA-100x100B-24-35D B 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-100x100AW-24-35D AW 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-100x100R-24-55D R 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
HDSBPA-100x100B-24-55D B 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-100x100AW-24-55D AW 5 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
200x100 HDSBPA-200x100R-24-35D R 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x100B-24-35D B 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-200x100AW-24-35D AW 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-200x100R-24-55D R 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x100B-24-55D B 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-200x100AW-24-55D AW 15 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
200x200 HDSBPA-200x200R-24-35D R 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x200B-24-35D B 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-200x200AW-24-35D AW 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-200x200R-24-55D R 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-200x200B-24-55D B 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-200x200AW-24-55D AW 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
300x100 HDSBPA-300x100R-24-35D R 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x100B-24-35D B 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-300x100AW-24-35D AW 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-300x100R-24-55D R 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x100B-24-55D B 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-300x100AW-24-55D AW 25 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
300x200 HDSBPA-300x200R-24-35D R 55 24V LPWV-24100RDLAN Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x200B-24-35D B 55 24V LPWV-24100RDLAN Φ35
HDSBPA-300x200AW-24-35D AW 55 24V LPWV-24100RDLAN Φ35
HDSBPA-300x200R-24-55D R 55 24V LPWV-24100RDLAN Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x200B-24-55D B 55 24V LPWV-24100RDLAN Φ55
HDSBPA-300x200AW-24-55D AW 55 24V LPWV-24100RDLAN Φ55
300x300 HDSBPA-300x300R-24-35D R 85 24V LPWV-24100RDLAN Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x300B-24-35D B 85 24V LPWV-24100RDLAN Φ35
HDSBPA-300x300AW-24-35D AW 85 24V LPWV-24100RDLAN Φ35
HDSBPA-300x300R-24-55D R 85 24V LPWV-24100RDLAN Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-300x300B-24-55D B 85 24V LPWV-24100RDLAN Φ55
HDSBPA-300x300AW-24-55D AW 85 24V LPWV-24100RDLAN Φ55
400x100 HDSBPA-400x100R-24-35D R 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x100B-24-35D B 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-400x100AW-24-35D AW 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-400x100R-24-55D R 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x100B-24-55D B 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-400x100AW-24-55D AW 35 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
400x200 HDSBPA-400x200R-24-35D R 75 24V LPWV-24100RDLAN Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x200B-24-35D B 75 24V LPWV-24100RDLAN Φ35
HDSBPA-400x200AW-24-35D AW 75 24V LPWV-24100RDLAN Φ35
HDSBPA-400x200R-24-55D R 75 24V LPWV-24100RDLAN Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x200B-24-55D B 75 24V LPWV-24100RDLAN Φ55
HDSBPA-400x200AW-24-55D AW 75 24V LPWV-24100RDLAN Φ55
400x300 HDSBPA-400x300R-24-35D R 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x300B-24-35D B 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-400x300AW-24-35D AW 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-400x300R-24-55D R 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x300B-24-55D B 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-400x300AW-24-55D AW 115 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
400x400 HDSBPA-400x400R-24-35D R 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x400B-24-35D B 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-400x400AW-24-35D AW 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-400x400R-24-55D R 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-400x400B-24-55D B 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-400x400AW-24-55D AW 155 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
500x100 HDSBPA-500x100R-24-35D R 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x100B-24-35D B 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-500x100AW-24-35D AW 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ35
HDSBPA-500x100R-24-55D R 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x100B-24-55D B 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
HDSBPA-500x100AW-24-55D AW 45 24V HLP-60M2-24,
LPWP-DGC Series(24V出力モデル)
Φ55
500x200 HDSBPA-500x200R-24-35D R 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x200B-24-35D B 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x200AW-24-35D AW 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x200R-24-55D R 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x200B-24-55D B 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-500x200AW-24-55D AW 95 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
500x300 HDSBPA-500x300R-24-35D R 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x300B-24-35D B 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x300AW-24-35D AW 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x300R-24-55D R 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x300B-24-55D B 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-500x300AW-24-55D AW 145 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
500x400 HDSBPA-500x400R-24-35D R 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x400B-24-35D B 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x400AW-24-35D AW 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x400R-24-55D R 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x400B-24-55D B 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-500x400AW-24-55D AW 195 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
500x500 HDSBPA-500x500R-24-35D R 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x500B-24-35D B 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x500AW-24-35D AW 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ35
HDSBPA-500x500R-24-55D R 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55 外観図(pdf)
図面データ(dxf)
図面データ(step)
HDSBPA-500x500B-24-55D B 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55
HDSBPA-500x500AW-24-55D AW 245 24V LPWV-24300RDLAN,
LPWV-24600RDLANII,
LPWV-24300RDLAN-S
Φ55

専用接続ケーブル(メタルコネクタ)

仕様

製品型式 ケーブル長 重量 外観図
H-CB-S1R-MCB 1m 220g A
H-CB-S2R-MCB 2m 320g
H-CB-S3R-MCB 3m 410g
H-CB-S5R-MCB 5m 600g
H-CB-S10R-MCB 10m 1080g

外観図

関連製品

お問い合わせ

PWM大型バックライトタイプ
問い合わせ内容 必須
※複数選択可
お問い合わせの詳細必須

御社名必須
部課名任意
ご担当者(姓)必須
ご担当者(名)必須
メールアドレス必須
電話番号必須
※半角英数字ハイフンなし
郵便番号必須
※半角英数字ハイフンなし

プライバシーポリシーをご確認いただき、同意の上お問い合せください。
