PWMパネル型ドームタイプ

型式 / 型番：HFHA

・軽量で薄い(8mm)ドーム照明

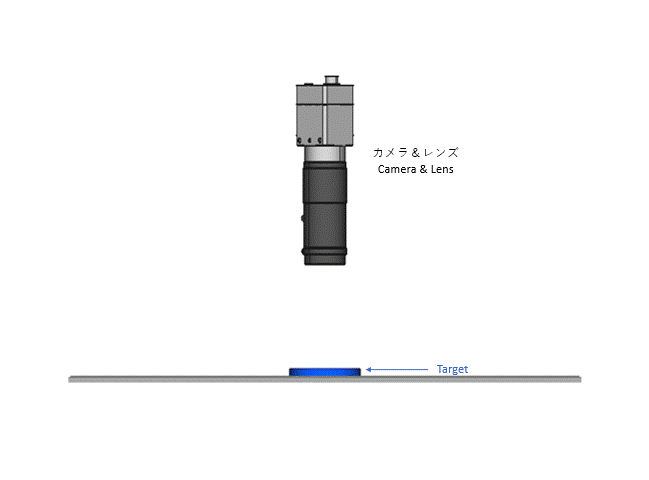

・カメラ窓がないため、均一に全体を照射可能

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 狭いスペースに最適な薄型ドーム照明
  • カメラ窓がないため、均一に全体を照射可能
  • 至近距離でのライティングが可能ながらも写りこみの心配不要
  • IR850nmもラインナップ

用途

  • 打痕、欠陥検査
  • 形状検査

ラインナップ

型式 発光色
(カラ－コ－ド)		 消費電力
(W)		 電源電圧 最大電圧
設定値		 外観図(pdf)
図面データ(dxf)
HFHA-25R R 2.1 12V 89 外観図
図面データ（dxf）
HFHA-25G G 2.4 6F
HFHA-25B B 2.4 73
HFHA-25W W 2.4 83
HFHA-25IR-850 IR-850 1.2 A3
HFHA-50R R 9.5 12V D0 外観図
図面データ（dxf）
HFHA-50G G 8.5 AB
HFHA-50B B 9.5 AD
HFHA-50W W 9.5 CB
HFHA-50IR-850 IR-850 6 FF
HFHA-75R R 14 12V DC 外観図
図面データ（dxf）
HFHA-75G G 11 B4
HFHA-75B B 14 B6
HFHA-75W W 14 E0
HFHA-75IR-850 IR-850 9 FF
HFHA-100R R 22 12V C3 外観図
図面データ（dxf）
HFHA-100G G 15 A5
HFHA-100B B 22 A5
HFHA-100W W 22 BC
HFHA-100IR-850 IR-850 12.5 FF
HFHA-150R R 30 12V DA 外観図
図面データ（dxf）
HFHA-150G G 20 CA
HFHA-150B B 30 B6
HFHA-150W W 30 B8
HFHA-150IR-850 IR-850 17 FF
HFHA-200/100R R 20 12V FF 外観図
図面データ（dxf）
HFHA-200/100G G 19 CE
HFHA-200/100B B 20 F1
HFHA-200/100W W 20 FF
HFHA-200/100IR-850 IR-850 17.5 FF
HFHA-200R R 30 12V T.B.D. 外観図
図面データ（dxf）
HFHA-200G G 27 C9
HFHA-200B B 30 C7
HFHA-200W W 30 C1
HFHA-200IR-850 IR-850 20.5 12V FF
HFHA-300R-24 R 46 24V - 外観図
図面データ（dxf）
HFHA-300G-24 G 40
HFHA-300B-24 B 46
HFHA-300W-24 W 46
HFHA-300IR-850-24 IR-850 38
HFHA-300/150R-24 R 30 24V - 外観図
図面データ（dxf）
HFHA-300/150G-24 G
HFHA-300/150B-24 B
HFHA-300/150W-24 W
HFHA-300/150IR-850-24 IR-850 26
HFHA-400/200R-24 R 44 24V - 外観図
図面データ（dxf）
HFHA-400/200G-24 G
HFHA-400/200B-24 B
HFHA-400/200W-24 W
HFHA-400/200IR-850-24 IR-850 40

※カスタマイズ対応品にて発光色の複合構成が可能です。詳細はお問い合わせください。

保護カバー装着可能タイプ

型式 発光色
(カラ－コ－ド)		 消費電力
(W)		 電源電圧 最大電圧
設定値		 外観図(pdf)
図面データ(dxf)
HFHA-C25R R 2.1 12V 89 外観図
図面データ（dxf）
HFHA-C25G G 2.4 6F
HFHA-C25B B 2.4 73
HFHA-C25W W 2.4 83
HFHA-C25IR-850 IR-850 1.2 A3
HFHA-C50R R 9.5 12V D0 外観図
図面データ（dxf）
HFHA-C50G G 8.5 AB
HFHA-C50B B 9.5 AD
HFHA-C50W W 9.5 CB
HFHA-C50IR-850 IR-850 6 FF
HFHA-C75R R 14 12V DC 外観図
図面データ（dxf）
HFHA-C75G G 11 B4
HFHA-C75B B 14 B6
HFHA-C75W W 14 E0
HFHA-C75IR-850 IR-850 9 FF
HFHA-C100R R 22 12V C3 外観図
図面データ（dxf）
HFHA-C100G G 15 A5
HFHA-C100B B 22 A5
HFHA-C100W W 22 BC
HFHA-C100IR-850 IR-850 12.5 FF
HFHA-C150R R 30 12V DA 外観図
図面データ（dxf）
HFHA-C150G G 20 CA
HFHA-C150B B 30 B6
HFHA-C150W W 30 B8
HFHA-C150IR-850 IR-850 17 FF
HFHA-C200×100R R 20 12V FF 外観図
図面データ（dxf）
HFHA-C200×100G G 19 CE
HFHA-C200×100B B 20 F1
HFHA-C200×100W W 20 FF
HFHA-C200×100IR-850 IR-850 17.5 FF
HFHA-C200R R 30 12V T.B.D. 外観図
図面データ（dxf）
HFHA-C200G G 27 C9
HFHA-C200B B 30 C7
HFHA-C200W W 30 C1
HFHA-C200IR-850 IR-850 20.5 FF
HFHA-C300R-24 R 46 24V - 外観図
図面データ（dxf）
HFHA-C300G-24 G 40
HFHA-C300B-24 B 46
HFHA-C300W-24 W 46
HFHA-C300IR-850-24 IR-850 38
HFHA-C300×150R-24 R 30 24V - 外観図
図面データ（dxf）
HFHA-C300×150G-24 G
HFHA-C300×150B-24 B
HFHA-C300×150W-24 W
HFHA-C300×150IR-850-24 IR-850 26
HFHA-C400×200R-24 R 44 24V - 外観図
図面データ（dxf）
HFHA-C400×200G-24 G
HFHA-C400×200B-24 B
HFHA-C400×200W-24 W
HFHA-C400×200IR-850-24 IR-850 40
HFHA-C400×300R-24 R 47 24V - 外観図
図面データ（dxf）
HFHA-C400×300B-24 B 54
HFHA-C400×300W-24 W

※カスタマイズ対応品にて発光色の複合構成が可能です。詳細はお問い合わせください。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。
